SURAP Plugin für Autodesk® Revit®​​

Elementfamilie

Stelle sicher, dass die Gebäudeelemente den richtigen Familien zugeordnet sind. Autodesk Revit bietet Gebäudeelementfamilien wie Wand, Dach, Decke (weitere Informationen findest du in der Autodesk® Revit® Dokumentation). Beim Importieren von Modellen aus anderen Programmen in Revit® ist besonders auf die Familienzuordnung achten.

Elementfunktionen

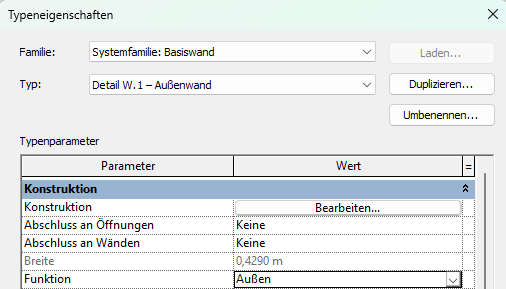

Damit SURAP Außen- oder Innenwände als solche erkennt, muss in den Typeigenschaften des Bauteils die Funktion „Innen“ oder „Außen“ gesetzt werden (siehe Abbildung unten).

Elementschichten

Die Bezeichnung der Materialschichten wird in SURAP ausgelesen. Für die korrekte Zuordnung der Ökobilanzdaten sollte der Materialname das Material repräsentieren

Gebäudefläche

Überprüfen Sie die Werte der Bruttogeschossfläche in den SURAP-Projekteinstellungen. Die Fläche kannst du in den Entwurfseinstellungen bei Bedarf anpassen.
